Выбор греющего кабеля для обогрева трубопровода

В данной статье описаны рекомендации по выбору и установке греющего кабеля для обогрева водопровода.

При круглосуточном проживании в собственном доме перед владельцем стоит задача не допустить замерзания воды в местах пролегания трубопровода выше глубины промерзания. Для подмосковья глубина промерзания составляет 1.5 метра. Именно  эти 1.5 метра необходимо утеплить и применить греющий кабель.

Греющие кабели для трубопровода различают по технологии изготовления и метода укладки.

Обычные двужильные обогревательные кабели имеют достаточно сильную мощность нагрева (от 40вт/м) и применяются снаружи трубопровода. Для работы двужильного кабеля необходимо устанавливать терморегулятор и утеплять трассу. Также необходимо уделять особое внимание местам сгибов и соединений труб и обматывать кабель вокруг таких соединений с маленьким шагом. Именно в таких местах вода быстрее замерзает. Также возможно применение саморегулирующегося полупроводникового греющего кабеля снаружи. Из плюсов его использования можно отметить отсутствие необходимости использовать терморегулятор, однако замоноличивать в утепление полупроводниковые кабели в силу их меньшего срока службы по сравнению с обычным двухжильным кабелем не рекомендуется.

Лишен недостатков обычных двужильных и наружных саморегулирующихся греющих кабелей саморегулирующийся греющий кабель для установки внутри трубы: мощность нагрева 10вт/м достаточно для прогрева трубопровода, утепление не обязательно или минимально, нет риска замораживания мест сгибов.

греющий кабель

При установке греющего кабеля внутрь трубы следует избегать соединений с углом 90 градусов. Замоноличеный наконечник кабеля достаточно жёсткий и протолкнуть его в соединении 90 градусов, находящееся более полуметра от начала прогреваемого участка, практически невозможно даже при использовании трубы и фитингов ПНД или ПП трубы размерностью 32.

греющий кабель

Если соединений с углом 90 градусов не избежать то необходимо использовать или трубу размерностью 40 или использовать разъёмные соединения, в таком случае вы сможете без проблем просунуть кабель в соединение, а уже после собрать соединение.

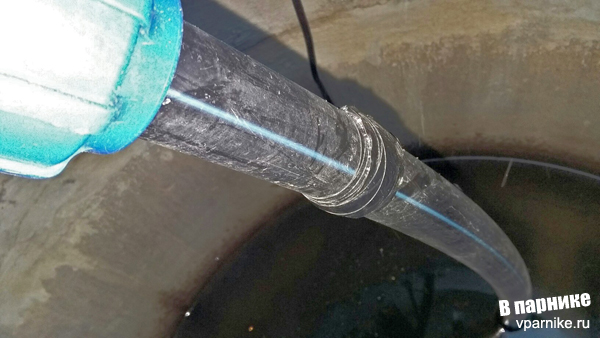

В качестве примера на фотографиях приведен монтаж нагревающего кабеля  Freezstop Inside. Сначала кабель продевается в соединение и  проталкивается в трубы, а уже потом соединение вставляется в трубы с кабелем.

греющий кабель

Такой принцип монтажа требует особой сноровки, т.к. приходится держать обе трубы и выполнять монтаж. Если есть риск, что соединение для ПНД труб может "утонуть" в колодце, рекомендуется на трубу намотать ниже муфты изоленту. Это позволит не потерять нужные детали соединения при монтаже.

греющий кабель
