Почему из-за фундамента ТИСЭ оторвало крышу навеса

Почему я не рекомендую фундамент ТИСЭ? Решили мы на своем участке сделать постоянный фундамент для бытовки. Земля у нас - влажная глина, уровень грунтовых вод высокий. ТИСЭ позиционируют, как фундамент для пучинистых грунтов. "То, что доктор прописал," - подумал я. "Как бы не так, " - подумал ТИСЭ, ну или мог бы подумать.

Почему из-за фундамента ТИСЭ оторвало крышу навеса
Оторвало крышу навеса

Купил бур ТИСЭ и приступил к работе. Десять фундаментных столбов для бытовки 6х2,5 м. Бурил полтора метра в глубину, потом расширение 60 см. На один столб 4 прутка арматуры десятки, предварительно согнул нижние концы арматуры. После заполнения расширения бетоном, вводил в скважину скрученную рубашку из рубероида. Далее бетонировал столбы (на один столб ушло, примерно, 1-1,5 мешка цемента, две тачки речного песка, 2-3 ведра воды). Высота ростверка над землей больше 15 см.

Я всё это перечислил не просто так, а с целю показать, что технология ТИСЭ была полностью соблюдена. Делал ведь для себя.

Почему из-за фундамента ТИСЭ оторвало крышу навеса

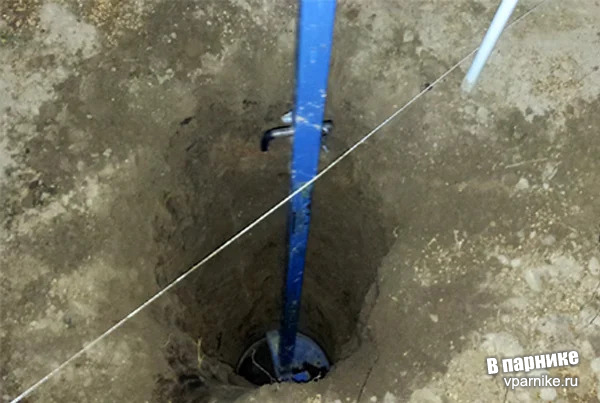

Бур ТИСЭ

Почему из-за фундамента ТИСЭ оторвало крышу навеса
Армирование ТИСЭ

Почему из-за фундамента ТИСЭ оторвало крышу навеса
Бетонирование опор ТИСЭ

Почему из-за фундамента ТИСЭ оторвало крышу навеса

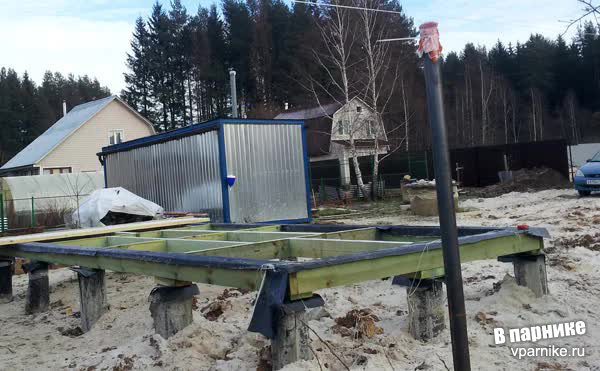

Фундамен ТИСЭ

Бурить в глине ручным буром я вас скажу "еще то удовольствие", к тому же скважины постоянно заполнялись водой. Прикрепил обрезанную 5-ти литровую пластиковую бутылку к 2-х метровой палке и регулярно вычерпывал воду. И вот, мокрый, грязный и страшно довольный я закончил работу.

Через три недели, когда бетон окреп, сделал деревянный ростверк 150 х 150мм из трех срощенных досок. Позднее манипулятором перенесли бытовку на фундамент.


Оторвало крышу

После того, как установили бытовку, решили, что нужен еще над ней навес.

Навес получился 6х6 м, бытовка полностью под ним. Края навеса опираются на винтовые сваи (заказал винтовые сваи, так как сезон заканчивался и времени городить снова ТИСЭ уже не было). Посередине навес опирается на бытовку, которая стоит на ТИСЭ.

Почему из-за фундамента ТИСЭ оторвало крышу навеса

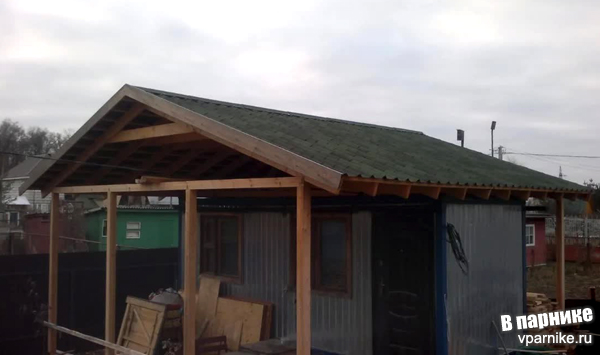

Навес над бытовкой делали вдвоем с женой

В итоге, после зимы винтовой фундамент стоит как влитой, а столбы ТИСЭ выперло. Бытовку подняло, крышу навеса оторвало от опор.

Почему из-за фундамента ТИСЭ оторвало крышу навеса

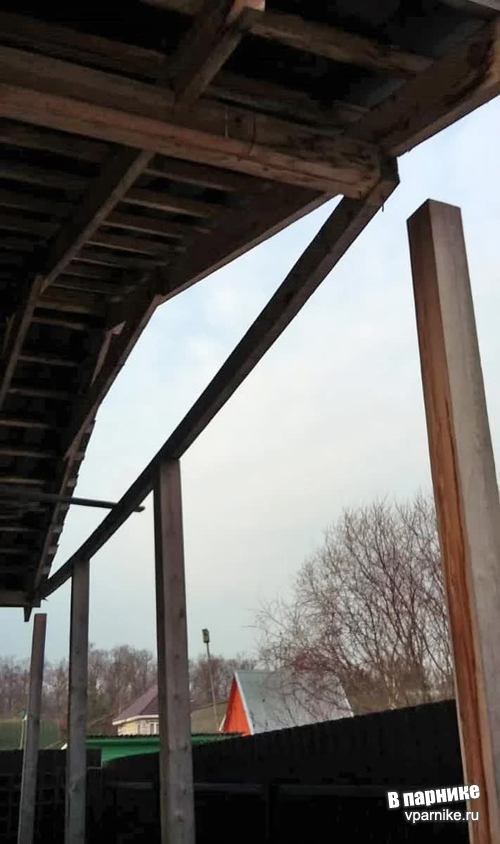

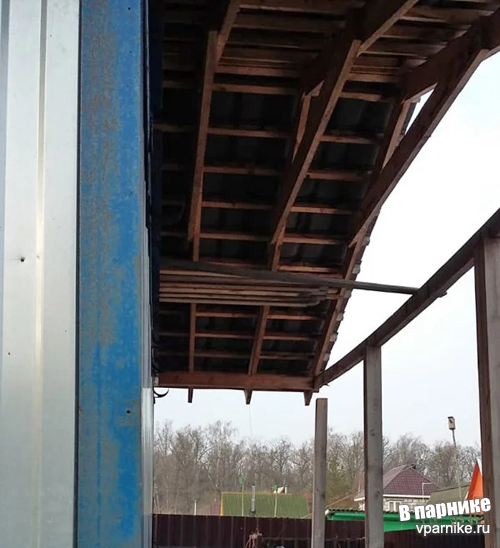

Крышу оторвало от опор


Как мы навес чинили

Чтобы исправить ситуацию, вкрутили еще винтовые сваи, как можно ближе к бытовке. Оперли на них новый деревянный ростверк из доски, опустили на него бытовку. Предварительно я спилил бетонные столбы ТИСЭ болгаркой, временно оперев бытовку на фундаментные блоки.

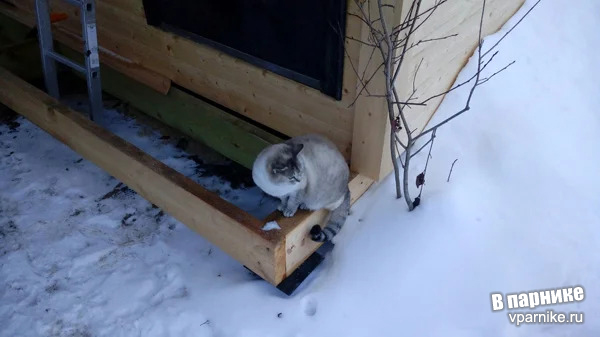

Рядом с бытовкой виден черный оголовок винтовой сваи. теперь угол бытовки опирается на него через доску
Рядом с бытовкой виден черный оголовок винтовой сваи, теперь угол бытовки опирается на него через доску

Если у вас глина и высокий уровень грунтовых вод, не делайте ТИСЭ!
