Как сделать красивый и надежный деревянный засов. Схема

Вы можете купить засов для калитки или двери в магазине, однако его несложно сделать своими руками, и такой засов будет гораздо красивее. В статье описана простая деревянная конструкция на примере засова для калитки. Засов крепится к верхней перекладине калитки и ближайшей секции штакетника.

Как сделать красивый и надежный деревянный засов. Схема

Материалы

Доска длиной 130 см и сечением 2,5 см х 10 см

Нагель диаметром 16 мм и длиной 7-8 см

12 оцинкованных гвоздей длиной по 10 см (длина зависит от толщины перекладины калитки и забора)

12 оцинкованных гвоздей длиной по 15 см (длина зависит от толщины перекладины калитки и забора)

Оцинкованный шуруп длиной 3 см для крепления нагеля

Распиливание пиломатериалов

Из доски сечением 2,5 см х 10 см вырежьте шесть внутренних блоков (А) засова длиной по 5 см, одну заготовку для засова (Б) размером 40 см х 4 см и три внешних блока засова (В) длиной по 14 см. Снимите с кромок фаски, как показано на рис.3.

Установка засова

Сначала вклейте в отверстие нагель, который будет служить рукояткой скользящего засова (Б). Надежно закрепите нагель шурупом, ввинтив его с обратной стороны засова в торец нагеля (вид засова сбоку см. на рис. 1).

Когда клей высохнет, прикрепите к калитке и перекладине забора внутренние блоки засова (А) гвоздями длиной по 10 см (рис. 2). Затем поверх внутренних блоков засова прикрепите внешние блоки (В) гвоздями длиной 15 см, чтобы засов мог скользить туда и обратно, но при этом не выпадал (рис. 3 и 4).

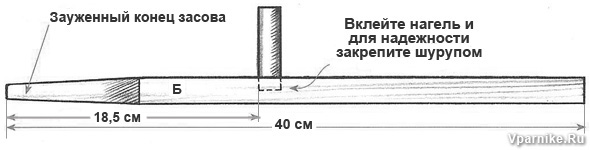

Рис.1

Как сделать красивый и надежный деревянный засов. Схема



Рис.2

Как сделать красивый и надежный деревянный засов. Схема

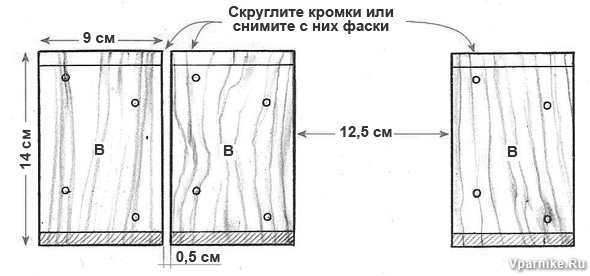

Рис.3

Как сделать красивый и надежный деревянный засов. Схема



Рис.4

Как сделать красивый и надежный деревянный засов. Схема



Засов готов:

Как сделать красивый и надежный деревянный засов. Схема

По книге "The Vegetable Gardener's Book of Building Projects by Storey Publishing LLC", перевод Vparnike.ru
