Сделать полукруг из профильной трубы толщиной 2 сантиметра и диаметром меньше 40 сантиметров с использованием трубогиба достаточно сложно. Минимальным диаметром для такой толщины будет диаметр круга 50 сантиметров. Использование трубогиба для полукругов меньших диаметров приведет к заломам трубы и деформации круга. Также не у всех есть трубогиб.
В данной статье рассказывается о том, как согнуть трубу 20х20 (или 40х20 плашмя) в диаметр круга 15 сантиметров. Каких-то специальных инструментов кроме сварочного аппарата и болгарки (углошлифовальной машинки) не понадобится.

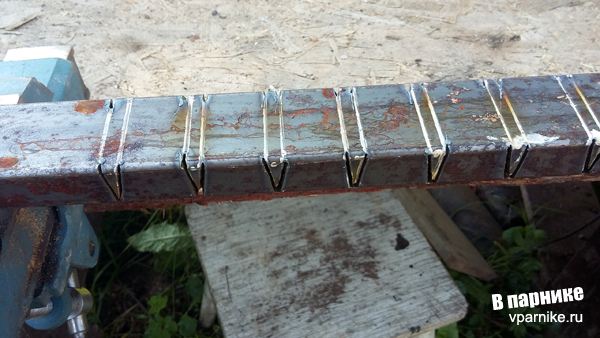

Данный метод предполагает распил профильной трубы на равнозначные сектор, с оставлением внешней грани круга. Для определения размеров секторов проще всего начертить круг необходимого диаметра сгиба, отступить необходимую толщину трубы (в нашем случае два сантиметра) и начертить второй круг. Далее из центра круга начертить две линии. Чем меньше расстояние между линиями, тем более гладким будет круг, но и трудоёмкость изготовления увеличивается. В примере расстояние между линиями по внешнему начерченному кругу составляет 3 сантиметра.
Отпилив ненужные внутренние части, свариваем получившуюся "пасть крокодила в круг". Сварку зачищаем остатками отрезных дисков УШМ. Они больше всего подойдут для зачистки сварочных швов с внутренней стороны.

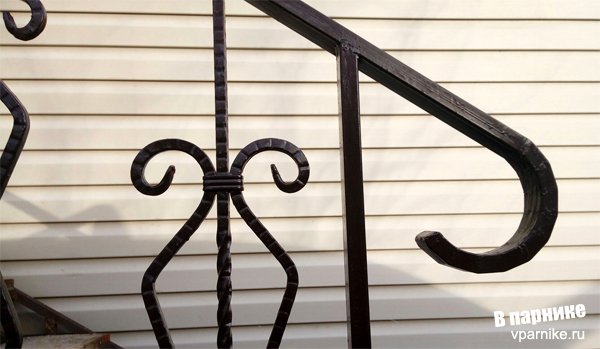

После шлифовки сваренного полукруга, в примере это поручень от перил лестницы, привариваем его по месту и окрашиваем.
