Фундамент ТИСЭ с деревянным ростверком. Пошаговая инструкция

Использование технологии ТИСЭ позволяет построить экономичный, надежный фундамент без привлечения спецтехники и большого количества работников. В статье рассказывается об особенностях строительства фундамента с деревянным ростверком в Московской области на участке с глинистой пучинистой почвой и высоким уровнем грунтовых вод. Фундамент строился администратором vparnike.ru с одним помощником в свободное от работы время.

После того, как было решено делать свайно-ростверковый фундамент, в мкр. "Жулебино" был приобретен фундаментный бур ТИСЭ с откидным плугом и книга Яковлева Р.Н. "Универсальный фундамент". В книге дана информация, которая поможет вам рассчитать количество опор, глубину их заложения.

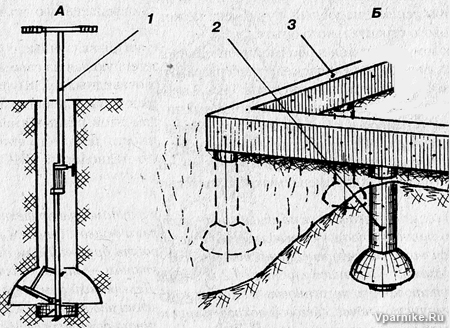

Рисунок: А - Фундаментный бур ТИСЭ, Б - схема фундамента;
1 - бур, 2 - свая с расширением внизу, 3 - ростверк.

1. Обноска

Для разбивки опор фундамента использовался шнур, натянутый между вбитыми в землю колышками и гидроуровень.

Столбы фундамента должны быть выше уровня земли не менее, чем на 15 см. Мы делали столбы выше из-за перепада высот на участке, также в будущем планировалась небольшая отсыпка участка. Высота нашего деревянного ростверка 15 см. Взяв за нулевую отметку высоту столба в самом высоком месте участка, начали делать обноску с углов дома. По углам будущего дома забили колышки с помощью уровня на нужную высоту. Обязательно проверяем диагонали получившегося прямоугольника,  диагонали должны быть равны.

Далее, отступив от намеченных углов наружу 1-1,5 м, устанавливаем обноску. Для обноски к двум кольям прибиваем короткую доску. К доске по оси линии опор прибиваем гвоздь, к которому цепляем шнур. Шнур лучше не привязывать, а сделать петли, чтобы при необходимости его можно было легко снять. Проверяем горизонт и диагонали. Таким образом отмечаем линии осей внешних и внутренних стен.

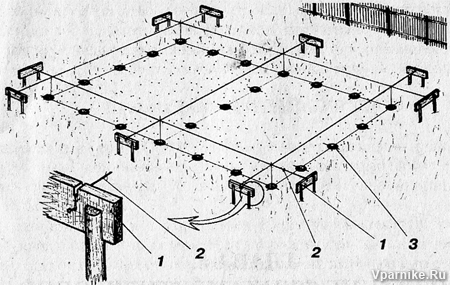

Рисунок: 1 - короткая доска; 2 - шнур обноски; 3 -скважины для столбов фундамента.

Подготовительный этап закончен, приступаем к работе.

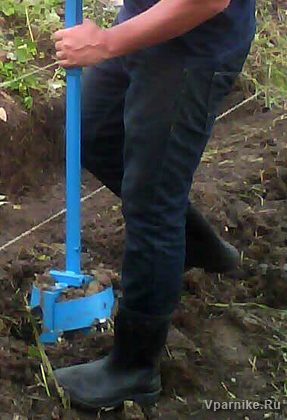

2. Бурение

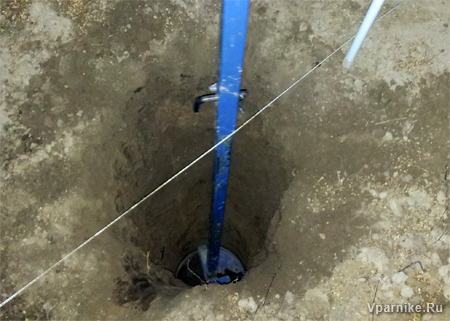

Бурим скважины ниже глубины промерзания. Для Москвы и области - это 1400 мм, бурим на глубину 1500 мм. Грунтовая вода у нас на участке стоит высоко, в скважине начинает копиться вода, осложняя опустошение бура от глины.

Для того, чтобы вычерпывать воду из скважины используем ковш, сделанный их 5-ти литровой пластиковой бутылки и 2х метровой палки, скрепленных между собой на шурупы через металлическую пластину.

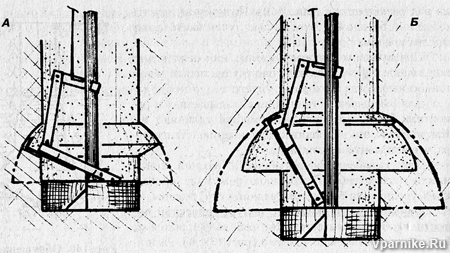

Пройдя нужную глубину, делаем внизу каждой скважины расширение плугом, закрепляющимся на буре. Эта работа уже сложнее. В жестком глинистом грунте расширение делают в два этапа: сначала с меньшим расширением в 40 см, затем с окончательным расширением в 60 см.

Веревка от плуга для опрокидывания срезанной со стенок расширения породы в бур, шедшая в комплекте, оборвалась на второй скважине. Для удобства и надёжности она была заменена на 2-х метровый пруток арматуры восьмерка. Теперь можно было не только поднимать расширительную полость, но и придавливать её, позволяя делать меньше оборотов буром.

Скважины в глине не обсыпаются, поэтому в один день неспешно бурились две-три скважины, а на второй день бетонировались:

3. Бетонирование

Перед началом бетонных работ готовим арматуру. На один столб используем 4 прутка десятки. Сгибаем нижние концы арматуры, они впоследствии вводятся в расширение скважины. Немного сгибаем и верхний конец, так прутки легче связать между собой проволокой. Для сгиба используем забитую в землю трубу.

Схема армирования и бетонирования скважины по ТИСЭ

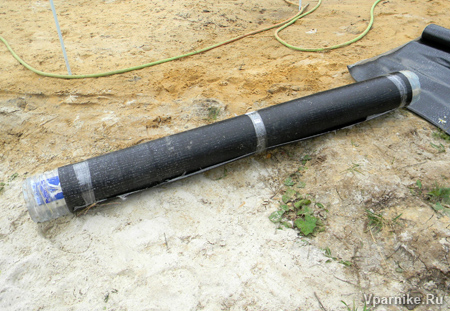

Делаем еще одно приспособление для скручивания гильзы из рубероида. Расправлять рубероид в скважине, не заломив и не порвав его, достаточно трудно. Поэтому было придумано следующее: разрезаны три 19-ти литровых бутылки от воды и скручены 3-мя палками с диаметром скважины. На приспособление накручивался рубероид и скреплялся скотчем.

Также подготавливаем опалубку для столбов, так как рубероида недостаточно, чтобы удержать бетон.

Скорость заполнения скважины водой не позволяет лить бетон сверху. Поэтому весь бетон заливался через трубу ПВХ диаметром 110мм. Воронкой выступила верхняя часть 19-ти литровой бутылки.

Мы бетонировали столбы пескобетоном, использовали небольшую бетономешалку. На один столб у нас ушло, примерно, 1-1,5 мешка цемента, две тачки речного песка, 2-3 ведра воды. Сначала в бетономешалку заливают воду, затем добавляют цемент и немного перемешивают, затем добавляют песок и перемешивают до однородной массы. Нужно смотреть за тем, чтобы не мешать смесь слишком долго, это может привести к расслоению бетона.

Вычерпав воду, вводим арматуру в скважину, связываем проволокой. Арматура должна быть в теле бетона не ближе 4 см от края столба. После установки арматуры, расширение скважины заполняем бетоном. Льем бетон прямо на земляное дно скважины, подушку из песка или щебня в скважине делать нельзя.

После заполнения расширения бетоном, вводим в скважину скрученную рубашку из рубероида. Ставим опалубку. Далее льем бетон через трубу. Бетон, заполняя скважину снизу, выталкивает воду вверх. По мере заполнения скважины бетоном, трубу поднимаем вверх.

Ориентируясь на выставленный уровень обвязки, заполняем рубероидную рубашку бетоном. Далее тщательно штыкуем бетон арматурой: вводим пруток арматуры в бетон, поднимаем вверх, вынимаем. Штыкование позволяет выйти из бетона лишнему воздуху. Через несколько минут бетон немного осядет, доливаем его до уровня. После бетонирования свай, сливаем остатки раствора в приготовленную емкость.

В угловые сваи, когда бетон немного схватится, вводим шпильки для последующего крепления сваи с деревянным ростверком.

Бетонируем все сваи.

4. Деревянный ростверк

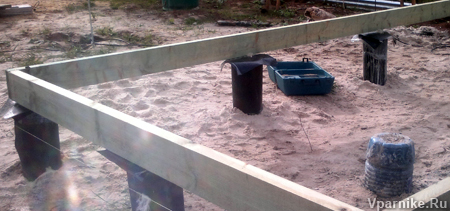

Через три недели, когда бетон достаточно окреп, приступили к работе над ростверком. Ростверк делали из трех срощенных досок, сечением 50 х 150мм. В итоге получился ростверк 150 х 150мм.

Подготовительный этап. Обрабатываем доски два раза антисептиком. На сваи укладываем рубероид в два слоя. Шпильки в угловых сваях тоже оборачиваем рубероидом, чтобы при контакте с деревом, последнее не начало гнить.

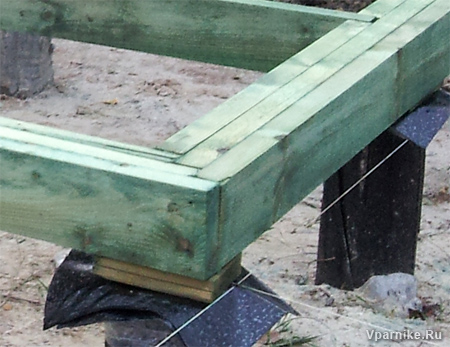

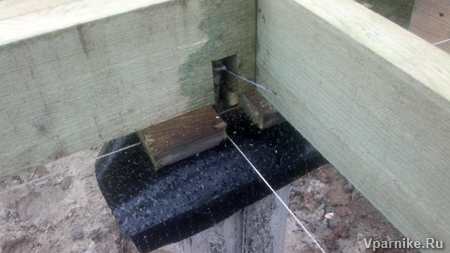

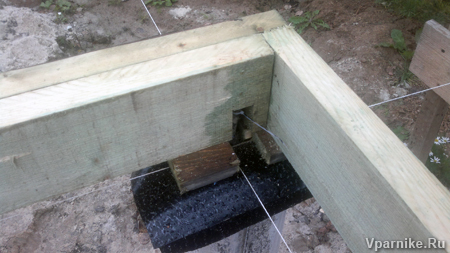

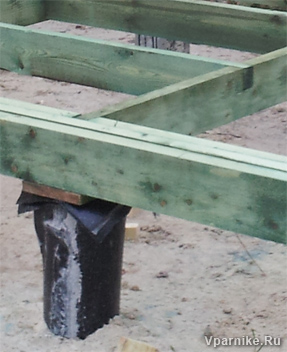

На каждую сваю под ростверк кладем обработанную антисептиком подкладочную, ее еще называют  "гнилую" доску. Она примет на себя влагу и неблагоприятные условия, защищая ростверк. Когда подкладочная доска сгниет, ее можно будет заменить. В угловых сваях в "гнилой" доске сразу сделан запил, чтобы шпилька потом не мешала ее достать. Доски ростверка укладываем на ребро в шахматном порядке. Доски ростверка сколачиваем между собой по всей длине с внешней и внутренней стороны гвоздями (можно крепить шурупами).

Врезаем обвязку из досок для черного пола.

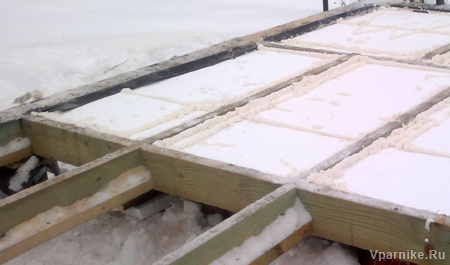

На обвязку уложены доски черного пола, сверху утепляем пенопластом, запенив стыки.

Весной фундамент показал себя очень хорошо,  пучение морозного грунта на нем не сказалось. Нужно напомнить, что для правильной работы фундамента по технологии ТИСЭ между ростверком и грунтом должно быть расстояние не менее 150 мм.
