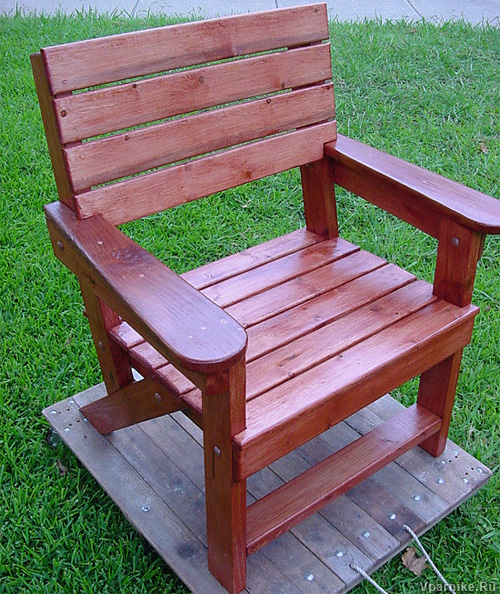

Как самому сделать садовое деревянное кресло. Чертежи

Садовое кресло имеет несложную конструкцию. Чтобы его сделать, необходимо сначала изготовить отдельные части кресла в соответствии с подробными чертежами, а затем собрать части вместе на болтах и шурупах.

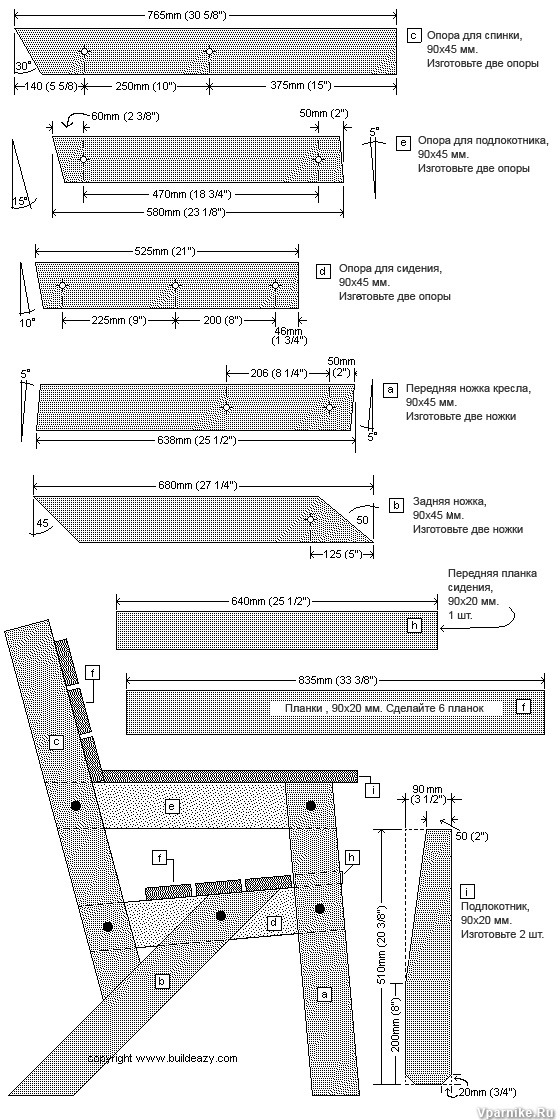

Части садового кресла

На планах размеры для этого проекта даны как в мм, так и в дюймах. Для проекта используются доски 100x50 и 100x25 мм. Всего вам понадобится 6,6 метров на детали, размером 90x45 мм и 6 метров на детали 90x20мм. Кроме того, потребуются 10 оцинкованных болтов 10х100 мм с гайками и шайбами и 40 шурупов, длинной 50 мм.

[а] Передняя ножка кресла, 90x45 мм. Изготовьте две ножки в соответствии с планом.

[b] Задняя ножка, 90x45 мм. Изготовьте две задние ножки в соответствии с планом.

[с] Опора для спинки, 90x45 мм. Изготовьте две опоры в соответствии с планом.

[d] Опора для сидения, 90x45 мм. Изготовьте две опоры в соответствии с планом.

[е] Опора для подлокотника, 90x45 мм. Изготовьте две опоры в соответствии с планом.

[f] Планки для сидения и спинки, 90x20 мм. Сделайте 6 планок в соответствии с планом.

[h] Передняя планка для сидения, 90x20 мм. Сделайте 1 планку в соответствии с планом.

[i] Подлокотник, 90x20 мм. Изготовьте 2  подлокотника в соответствии с планом.

Инструкция

Шаг 1. Выпилить все детали кресла.

Шаг 2. Разметить и просверлить отверстия для болтов в соответствии с планами, диаметром 10 мм .

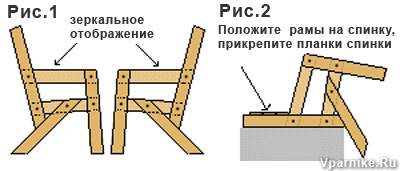

Шаг 3. Соберите две боковые рамы. Положите части [e] и [d] на ровную поверхность, затем положите части [а] , [b] и [с] сверху, соединив отверстия для болтов. Закрепите части болтами. Части [с] и [b] скрепите шурупами. Заметим, что две боковые рамы будут зеркальными отражениями друг друга. См. рис. 1.

Шаг 4. Положите боковые рамы на спинку, чтобы прикрепить планки спинки. См. рис.2 . Расстояние между рамами 640мм. Разложите планки спинки параллельно друг другу, оставив небольшие зазоры. Прикрепите шурупами планки к опорам спинки [c].

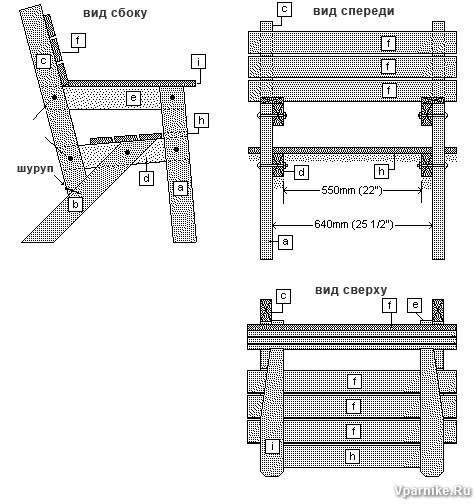

Шаг 5. Поставьте кресло на ножки на ровную поверхность. Прикрепите планки сидения шурупами, оставив между ними небольшие растояния, начните с передней укороченной планки сидения. См. план "вид сверху".

Шаг 6. Прикрепите шурупами подлокотники кресла [i] к опорам [e].

Кресло готово!

Вариации на тему

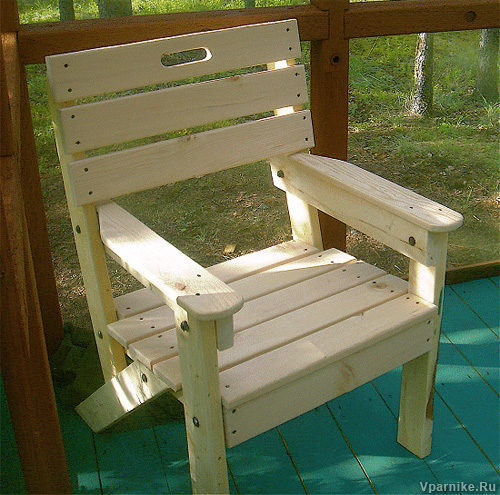

Добавлена еще одна укороченная планка сзади у сидения:

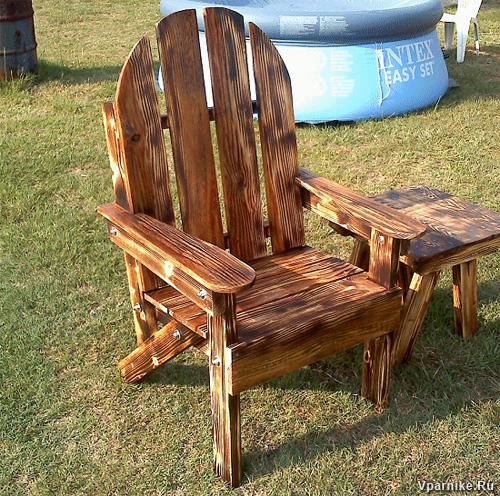

Изменение вида спинки в проекте:

Источник: www.buildeazy.com, перевод vparnike.ru
