Фиксаторы для теплого водяного пола из оцинкованной ленты своими руками

Из перфорированной металлической ленты сделал фиксаторы для тёплого водяного пола. Такие фиксаторы хорошо подходят при сухом монтаже теплого пола, где стяжка - это листы ГВЛ или ЦСП.

Самодельные фиксаторы значительно дешевле покупных.

К тому же они надёжно прижимают трубу водяного тёплого пола к листу, что позволяет для трубы 16 мм использовать два листа ГВЛ или ЦСП (толщиной по 10 мм) для подъёма уровня пола. При использовании же штатных пластиковых или железных скоб для фиксации кабеля необходимо использовать три листа ГВЛ или ЦСП, т. к. штатные скобы по высоте превышают 20 мм.

Фиксаторы для теплого водяного пола из оцинкованной ленты своими руками

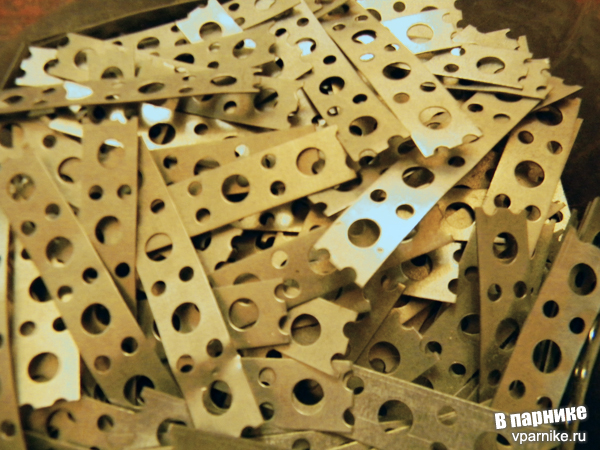

Нарезал оцинкованную ленту:

Фиксатор для теплого водяного пола из ленты своими руками

Удлиненными загнутыми плоскогубцами сначала согнул концы:

Фиксатор для теплого водяного пола из ленты своими руками

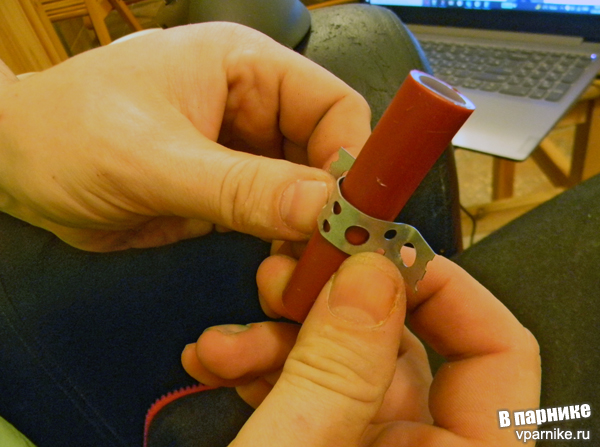

Затем придал форму с помощью куска трубы теплого пола:

Фиксатор для теплого водяного пола из ленты своими руками

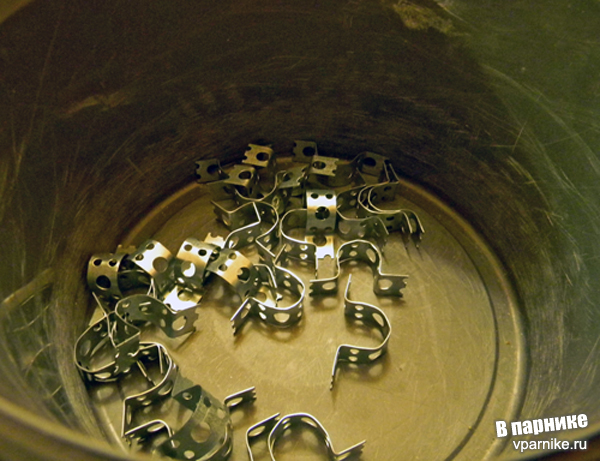

Лента гнётся хорошо:

Фиксатор для теплого водяного пола из ленты своими руками

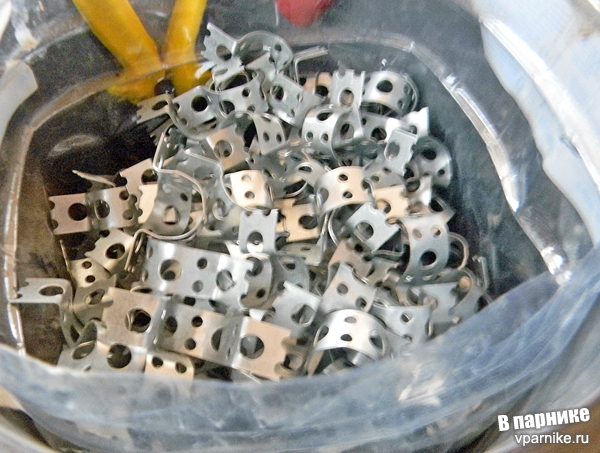

За просмотром фильма сделал все фиксаторы:

Фиксатор для теплого водяного пола из ленты своими руками

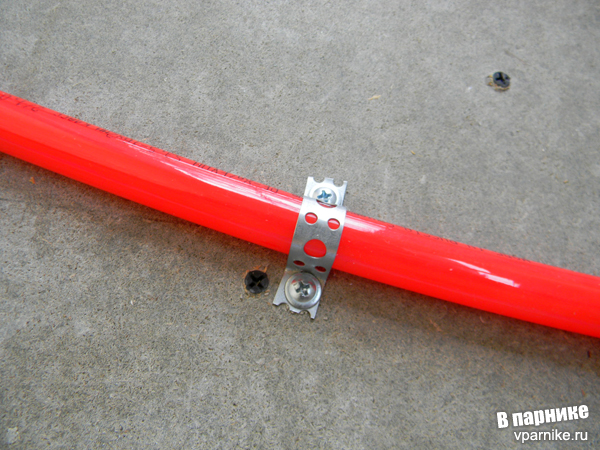

Закрепил трубы водяного пола фиксаторами, вкрутив шурупы:

Фиксатор для теплого водяного пола из ленты своими руками

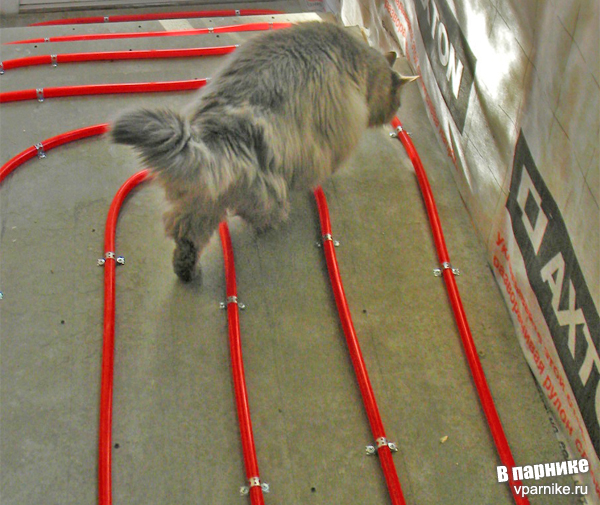

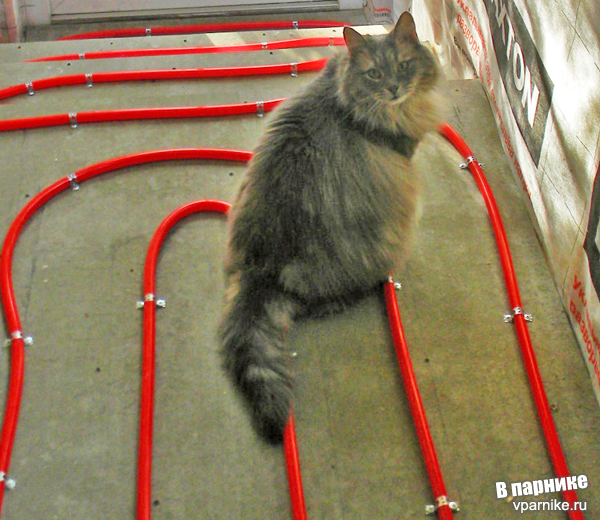

ОТК контроль качества:

Фиксатор для теплого водяного пола из ленты своими руками
